基础配置

新建一个工作空间

工作空间是创建、修改、编译ROS工程的目录。工作空间，直观的形容就是一个仓库，里面装载着ROS的各种项目工程，便于系统组织管理调用。在可视化图形界面里是一个文件夹。我们自己写的ROS代码通常就放在工作空间中，一般一个机器人工程需要一个工作空间。工作空间下包含该机器人工程的所有内容以及功能。

工作空间下的目录文件有：

• build****：存放工程编译的中间文件；
• devel****：存放工程编译生成的可执行代码，编译生成的库文件以及自动生成的头文件等。
• src****：存放该工程的功能包；
• **package:****功能包是ROS工程中的基本单元，一般一个单一机器人功能建立一个功能包。
• 功能包清单(package.xml)：每个功能包都包含一个名为Package.xml的功能包清单，用于记录功能包的基本信息，包含作者信息、许可信息、依赖选项、编译标志等。
• CMakeLists.txt****：功能包的编译规则，每个功能包都必须包含一个CMakeLists.txt文件。
• src****：存储功能包源代码；
• include****：存储功能包头文件；

在unbuntu系统中默认还没有工作空间，所以我们需要自行创建，我们要在计算机上创建一个初始的ros_workspace/ 路径。

1

mkdir -p ~/ros_workspace/src

上面代码在home目录下创建了创建了两个层级的文件夹，第一层为ros_workspace,第二层级为src，这也是我们放ROS软件包的地方。

编译工作空间

对于源代码文件，我们只有编译才能在系统上运行。而Linux下的编译器有gcc、g++，随着源文件的增加，直接用gcc/g++命令的方式显得效率低下，人们开始用Makefile来进行编译。然而随着工程体量的增大，Makefile也不能满足需求，于是便出现了Cmake工具。CMake是对make工具的生成器，是更高层的工具，它简化了编译构建过程，能够管理大型项目，具有良好的扩展性。对于ROS这样大体量的平台来说，就采用的是CMake，并且ROS对CMake进行了扩展，于是便有了Catkin编译系统。

输入以下命令切换到工作空间目录（catkin编译之前需要回到工作空间目录）

1

cd ~/ros_workspace/

输入以下命令编译ros工作空间

1

catkin_make

编译后该目录下会有build和devel文件夹

注意: catkin编译之前需要回到工作空间目录， catkin_make 在其他路径下编译不会成功。编译完成后，如果有新的目标文件产生（原来没有），那么一般紧跟着要source刷新配置环境，使得系统能够找到刚才编译生成的ROS可执行文件。这个细节比较容易遗漏，致使后面出现可执行文件无法打开等错误。

输入以下命令刷新环境

1

source ~/ros_workspace/devel/setup.bash

‘’如上代码操作刷新配置的环境变量只在当前环境变量中有效。如果想要该环境变量在所有的终端中都有效则可以使用以下方法：

1

echo "source ~/ros_workspace/devel/setup.bash" >> ~/.bashrc

输入以下命令使生效：

1

source ~/.bashrc

Package功能包

ROS中的package的定义更加具体，它不仅是Linux上的软件包，更是catkin编译的基本单元，我们调用 catkin_make 编译的对象就是一个个ROS的package，也就是说任何ROS程序只有组织成package才能编译。所以package也是ROS源代码存放的地方，任何ROS的代码无论是C++还是Python都要放到package中，这样才能正常的编译和运行。一个package可以编译出来多个目标文件（ROS可执行程序、动态静态库、头文件等等）。

一个package下常见的文件、路径有：

├── CMakeLists.txt #package的编译规则(必须)

├── package.xml #package的描述信息(必须)

├── src/ #源代码文件

├── include/ #C++头文件

├── scripts/ #可执行脚本

├── msg/ #自定义消息

├── srv/ #自定义服务

├── models/ #3D模型文件

├── urdf/ #urdf文件

├── launch/ #launch文件

其中定义package的是 CMakeLists.txt 和 package.xml ，这两个文件是package中必不可少的。catkin编译系统在编译前，首先就要解析这两个文件。这两个文件就定义了一个package。

• CMakeLists.txt: 定义package的包名、依赖、源文件、目标文件等编译规则，是package不可少的成分；
• package.xml: 描述package的包名、版本号、作者、依赖等信息，是package不可少的成分；
• src/: 存放ROS的源代码，包括C++的源码和(.cpp)以及Python的module(.py)；
• include/: 存放C++源码对应的头文件；
• scripts/: 存放可执行脚本，例如shell脚本(.sh)、Python脚本(.py)；
• msg/: 存放自定义格式的消息(.msg)；
• srv/: 存放自定义格式的服务(.srv)；
• models/: 存放机器人或仿真场景的3D模型(.sda, .stl, .dae等)；
• urdf/: 存放机器人的模型描述(.urdf或.xacro)；
• launch/: 存放launch文件(.launch或.xml)；

通常ROS文件组织都是按照以上的形式，这是约定俗成的命名习惯，建议遵守。以上路径中，只有 CMakeLists.txt 和 package.xml 是必须的，其余路径根据软件包是否需要来决定。

Package功能包创建

创建一个package需要在 ros_workspace/src 下,用到 catkin_create_pkg 命令，用法是：

1

catkin_create_pkg package depends

其中package是包名，depends是依赖的包名，可以依赖多个软件包。

例如，新建一个package叫做 test_pkg ,依赖roscpp、rospy、std_msgs(常用依赖)。

注意：ROS 包的命名遵循一个命名规范，只允许使用小写字母、数字和下划线，而且首字符必须是一个 小写字母。一些 ROS工具，包括 catkin，不支持那些不遵循此命名规范的包。

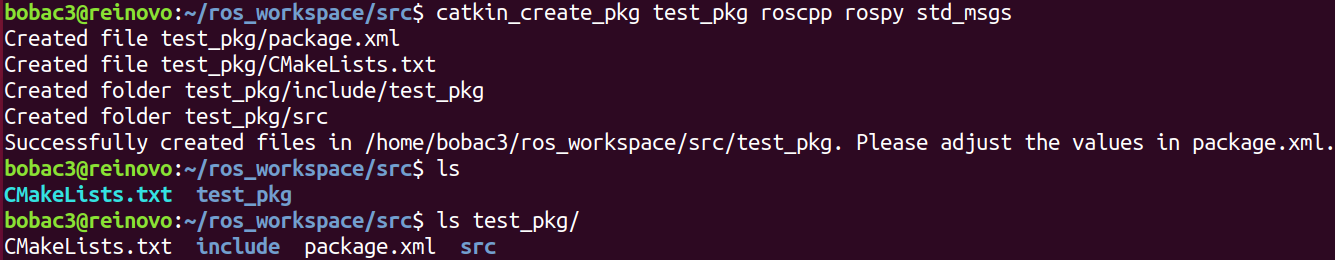

输入以下命令创建我们的第一个功能包：

1

cd ~/ros_workspace /src #切到功能包创建目录

1

catkin_create_pkg test_pkg roscpp rospy std_msgs #创建名字为test_pkg 的功能包，依赖了roscpp,rospy,std_msgs

这样就会在当前路径下新建 test_pkg 软件包，包括：

├── CMakeLists.txt

├── include

│ └── test_pkg

├── package.xml

└── src

catkin_create_pkg 帮你完成了软件包的初始化，填充好了 CMakeLists.txt 和 package.xml的内容 ，并且将依赖项填进了这两个文件中。

Package相关命令

rospack：

rospack是对package管理的工具，命令的用法如下：

rospack命令

roscd：

roscd 命令类似与Linux系统的 cd ，改进之处在于 roscd 可以直接 cd 到ROS的软件包。

roscd命令

rosls:

rosls 也可以视为Linux指令 ls 的改进版，可以直接 ls ROS软件包的内容。

rosls命令

rosdep:

rosdep 是用于管理ROS package依赖项的命令行工具，用法如下：

表2.4 rosdep命令

一个较常使用的命令是 rosdep install –from-paths src –ignore-src –rosdistro=kinetic -y ,用于安装工作空间中 src 路径下所有package的依赖项（由pacakge.xml文件指定）。
